一．主要技術參數
1．工作溫度：0|—50℃；
2．烘干溫度: 0|—150℃
3．工作濕度：40—93%（40℃不凝露）；
4．抗干擾：符合IEC—801快速瞬變脈沖群敏感度的要求；
5．MTBF：≥10，000小時；
6．工作電壓：AC220V（+10%，-15%），50HZ±2HZ
二．操作說明
1．按鍵定義
（1）自動/停止鍵：按該鍵,燈亮,啟動自動程序運行;再按該鍵,燈滅,停止自動程序運行。（按此鍵可消除報警聲）
（2）設置鍵：停止時有效，切換加熱時間、冷卻時間、加熱控制溫度參數設置。
（3）△、▽鍵：設置有效時，按△、▽鍵可將設置值遞增或遞減，按住△、▽鍵不放可自動快速遞增或遞減。運行有效時：若運行時間過少或過多，按△、▽鍵可增加或減少運行時間（設置參數不變）。
（4）手動鍵：自動有效時該鍵無效。手動有效時，可按烘干鍵、風機鍵進行手動操作;再按手動鍵,燈滅,退出手動操作。（按此鍵可消除報警聲）
（6）烘干鍵：手動運行鍵，手動有效時有效，自動運行、設置有效時無效，該鍵有效時，鍵上LED燈亮，正反轉按：
 循還運行，開加熱（溫控）和風機。 （7）風機鍵：手動運行鍵，手動有效時有效，自動運行、設置有效時無效，該鍵有效時，鍵上LED燈亮，正反轉按：
循還運行。關加熱，開風機。
（9）程序選擇鍵：停止時有效，選擇自動運行程序。按該鍵，可選擇：一般、標準、加強三種自動運行程序。不同的程序有不同運行參數。
2．參數設置
機器在停止狀態時，按選擇程序鍵選擇需修改程序后，按設置鍵進入?yún)?shù)
修改：
按一下設置鍵，設置燈亮，數碼管顯示“XX-H”，進入烘干時間設置，按▲或▼
鍵調整好烘干時間后，再按一下設置鍵，數碼管顯示“XX-L”進入冷卻時間設
置，按▲或▼鍵調整好冷卻時間后，再按一下設置鍵，溫度數碼管閃爍進入加
熱控制溫度設置，按▲或▼鍵調整好控制溫度；完成設置后，按設置鍵可檢查
時間正確否？若有錯可重新設置，設置好的參數會自動存入所選程序(一般、標準、加強)中。
3、手動溫度設置：按手動鍵（燈亮）。按一下設置鍵，溫度數碼管閃爍，按▲或▼鍵調整好控制溫度；按一下設置鍵，退出手動溫度設置。
注:按住設置鍵3秒鐘，所有程序自動恢復出廠參數：
3。運行
（1）接通電源，控制器進入自檢，時間顯示區顯示SANYE電子廠標：SA.YE
（2）運行時時間數碼管顯示當前運行時間分、秒值，溫度數碼管顯示當前溫度
（3）手動運行：
按手動鍵（燈亮），進入手動運行。采用正計時。
（4）自動運行：
按選擇程序鍵選擇所需程序(一般、標準、加強)，按啟動鍵，機器按選定的程序(一般、標準、加強)自動運行程序，采用倒計時，運行時間到，蜂鳴器報響。
在自動運行過程中，若想要增加或減少運行時間，可按△、▽鍵可直接增加或減少運行時間（設置參數不變）。
（5）排氣:當溫度到達設定值時，排氣打開；低于設定值時，關閉排氣
三.工作和故障顯示
1.門開指示燈:門打開時:燈亮,關輸出, 自動、烘干、冷卻按鍵無效. 門關時,燈滅.
2.過熱指示燈:當燃燒室溫度過高時:燈亮. 關輸出
3.風堵指示燈:當集塵網堵塞時:燈亮,關輸出;需要清理集塵網.
4.報警指示燈:當點火器故障時:燈亮, 輸出報警.按自動或手動鍵盤可停止報警聲.
5.燃燒指示燈:當液化氣在燃燒時:燈亮
注:以上功能根據機器檢測探頭安裝情況而定.如果沒安裝相應探頭,則以上功能無效.

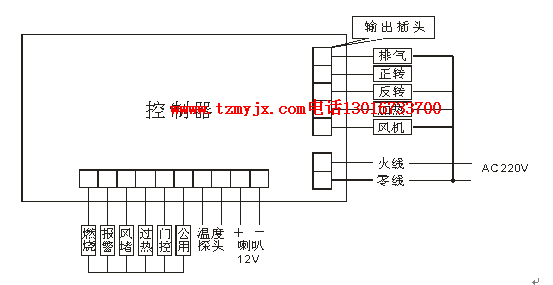

四．控制器接線圖
 |
||||||||||||||||
